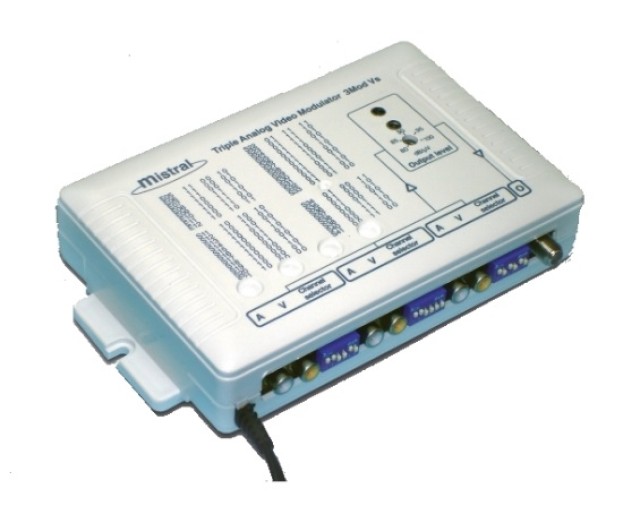

MISTRAL 3 MOD Vs (0272) Τριπλός Διαμορφωτής Εικόνας και Ήχου μπάντας VHF (5-12) κ s11-s41

Name: MISTRAL 3 MOD Vs (0272) Τριπλός Διαμορφωτής Εικόνας και Ήχου μπάντας VHF (5-12) κ s11-s41
Brand: MISTRAL
Availability: InStock

Κωδικός προϊόντος: 6122

MISTRAL 3 MOD Vs 0272 Τριπλός διαμορφωτής (Triple Modulator) Εικόνας και Ήχου μπάντας VHF (5-12) κ s11-s41 της MISTRAL. Μπορείτε να διαμορφώσετε μέχρι και 3 σήματα AV σε ένα RF καλώδιο. Κανάλια διαμόρφωσης Κ5-12 και S11-20 και s21-41. Στάθμη εξόδου ρυθμιζόμενη 80 - 100 dB/μV. Η επιλογή του κάθε καναλιού γίνεται με μικροδιακόπτες (PLL) , βάση πίνακα που περιλαμβάνεται στη συσκευασία του. Διαθέτει 3 εισόδους AV (2 x RCA audio / video) και έξοδο RF με connector τύπου F. Κατάλληλος για ξενοδοχεία, ενοικιαζόμενα δωμάτια, πολυκατοικίες, επαγγελματικούς χώρους, κλπ, οπου μπορείτε για παράδειγμα να μεταφέρετε το σήμα μέχρι και 3 δεκτών η καμερών με ένα μόνο καλώδιο τηλεοράσεως RF.

Τιμή Wisdom: 128.90€

Άμεσα διαθέσιμο

Με την αγορά αυτού του προϊόντος κερδίζετε 104 Πόντους

Προϊόν της εταιρείας: MISTRAL

ΕΤΑΙΡΕΙΑ

ΤΕΧΝΙΚΑ ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ

Τεχνικά χαρακτηριστικά MISTRAL 3 MOD Vs (0272):

Ενισχυτής : Περιλαμβάνεται και ένας τελικός ενισχυτής των 110 dB / μV.

Διαμορφωτές : Τρεις έτοιμοι καλωδιωμένοι με τα φίλτρα περιορισμού αρμονικών.
Κανάλια VHF : 5 ... 12 και S11 ... S 41 ( αποφεύγεται τα κανάλια S36 .. S41 λόγω παρεμβολών Tetra ).
Διαμόρφωση : PAL B, K,
Φέρουσα ήχου : DSB ( διπλός ).
Βύσμα εξόδου : F .
Βύσματα εισόδων : Video - Audio RCA .
Είσοδος Video : Composite 1 V pp στα 75 Ω.
Είσοδος Audio (mono) : 0.5 .... 1 V pp στα 10 kΩ.
Στάθμη εξόδου : 80 ... 100 dB/μV στα 75 Ω.
Επιλογή καναλιών : με μικροδιακόπτες βάση πίνακα ο οποίος αναγράφεται στην συσκευή.
Τροφοδοσία : 210 - 240 VAC 8 Watt.
Διαστάσεις : 19 x 11 x 4.5 εκ.
Χρόνος ζωής : 5 - 7 χρόνια συνεχούς λειτουργίας σε περιβάλλον δωματίου 25 °C.
Μετά ακολουθεί το πρώτο Service.

Εγκατάσταση: Με ενισχυτή κεντρικής κεραίας για να έχουμε και τα επίγεια κανάλια ( ξενοδοχείο ). Τοποθετείται μεταξύ της πηγής σήματος όπως ένα καταγραφικό ή ένας ψηφιακός δέκτης και του ενισχυτή κεντρικής κεραίας. Συνδέστε τον διαμορφωτή στην μπάντα lll ( κανάλια 5 ... 12 ) ή στα καλωδικά S11 ... S36 του ενισχυτή κεντρικής κεραίας. Μειώστε την στάθμη εξόδου του διαμορφωτή στα 80 dB / μV, ίσως χρειαστεί και του ενισχυτή κεντρικής για να μην ενδοδιαμορφώνει ο ενισχυτής και μειωθεί η ποιότητα σήματος στα ψηφικά κανάλια των UHF. >Χωρίς ενισχυτή κεντρικής κεραίας διότι δεν μας ενδιαφέρουν τα επίγεια ( κατάστημα ΟΠΑΠ ). Η ισχύς των 100 dB / μV του διαμορφωτή είναι αρκετή. Μπορείται να παραλληλίσετε μέσω μίκτη δεύτερο , τρίτο και τέταρτο διαμορφωτή. Ο διαμορφωτής όπως και όλες οι ηλεκτρονικές συσκευές θα πρέπει να εξαερίζονται ! Μην τις κλείνεται σε κουτιά ! Επιλογή καναλιών. Επιλέξτε τρία ελεύθερα κανάλια χωρίς παρεμβολές στη μπάντα ΙII π.χ. κ 8, κ 10, κ 12 αφήνοντας ένα κενό κανάλι μεταξύ τους. 1 σημαίνει διακόπτης άνω. 0 σημαίνει διακόπτης κάτω, \'Ετσι, Οι διακόπτες θα τοποθετηθούν για το κανάλι 8 : 10 11 11, κανάλι 10 : 10 11 01, κανάλι 12 : 10 10 11, Χρησιμοποιείστε και τα καλωδιακά κανάλια S11, S13, S15 κλπ αρκεί να τα υποστηρίζει ο ενισχυτής κεντρικής κεραίας. Αποφεύγεται τα κανάλια S36 .. S41 λόγω εξωτερικών περεμβολών. Όταν υπάρχει ενισχυτής κεραίας ιστού ή κεντρικής, πάντοτε ο διαμορφωτής συνδέεται στην είσοδο αυτών, ποτέ στην έξοδο, εκεί θα γίνει η μίξη με τα επίγεια κανάλια.
