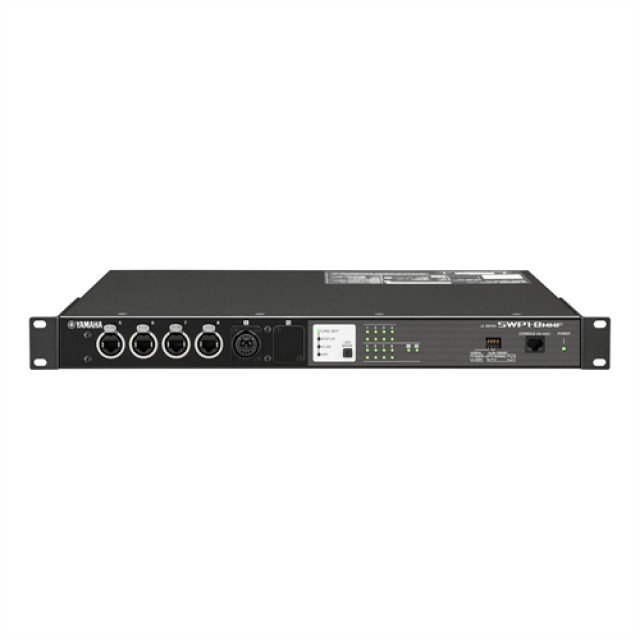

YAMAHA SWP1-8MMF Network Switch

Name: YAMAHA SWP1-8MMF Network Switch
Brand: Yamaha
Availability: OutOfStock

Κωδικός προϊόντος: 21545

O SWP1-8MMF series L2 διακόπτης είναι ιδανικός για Dante network συστήματα . Διαθέτει 8 etherCON θύρες , 1 opticalCON θύρα, και 1 optional θύρα .

Xαρακτηριστικά :

etherCON Connectors: 4 εμπρός / 4 πίσω
opticalCON Connectors: 1 εμπρός
Optional optical module slot: 1 εμπρός
Kατανάλωση : 11W
Διαστάσεις (ΠxYxB): 480 x 44 x 362mm
Net Bάρος : 4.2 kg

Παραδείγματα συστημάτων :

Παράδειγμα 1: Aπλό σύστημα με δύο Switch

Ένας διακόπτης SWP1 τοποθετείται στη σκηνή και ο ένας βρίσκεται στη θέση FOH. Η σύνδεση με οπτική ίνα μεταξύ των διακοπτών επιτρέπει την αξιόπιστη μετάδοση δεδομένων σε αποστάσεις μέχρι 300 μέτρα. Ένας υπολογιστής μπορεί να συνδεθεί στα switchesγια παρακολούθηση και έλεγχο διαχείρισης ολόκληρου του δικτύου.

Παράδειγμα 2: Eνα αξιόπιστο Dante σύστημα

Ξεχωριστά switches παρέχονται για την αρχική και την δευτερεύουσα Dante σύνδεση .Αυτή η περίπτωση χρησιμοποιεί δύο φορές τον αριθμό των διακοπτών και των καλωδίων που απαιτούνται για ένα σύστημα απλήςσύνδεσης, αλλά σε περιπτώσεις όπου η αξιοπιστία είναι απαραίτητη, ο πλεονασμός αξίζει για το επιπλέον υλικό.

Παράδειγμα 3: Aξιόπιστο Dante Network με VLAN

Σε αυτό το παράδειγμα το VLAN έχει ρυθμιστεί πάνω στους διακόπτες SWP1, με την κύρια γραμμή Dante να εκχωρείται στο VLAN1 και τη δευτερεύουσα γραμμή στο VLAN2. Απαιτούνται μόνο δύο διακόπτες για συνδέσεις καλωδίων. Οι προαιρετικές οπτικές μονάδες MMF-SWP1 είναι απαραίτητο να προστεθούν στους διακόπτες SWP1 για να επιτρέψουν οπτικές συνδέσεις για κάθε γραμμή.

Παράδειγμα 4: VLAN συγχρόνως με Dante και Amp Protocol

Σε αυτή την περίπτωση το VLAN1 χειρίζεται το δίκτυο Dante ενώ το VLAN2 φιλοξενεί ένα δίκτυο monitoring και ελέγχου ενισχυτών. Αυτό απομονώνει και προστατεύει τον έλεγχο του ενισχυτή από το Dante MultiCast communication .

Παράδειγμα 5: Optical Modules για αξιόπιστες Backbone συνδέσεις

Προαιρετικές MMF-SWP1 οπτικές μονάδες μπορούν να εγκατασταθούν στους διακόπτες SWP1 ώστε να επιτρέψουν αξιόπιστες συνδέσεις backbone. Link Aggregation που διπλασιάζει το διαθέσιμο εύρος ζώνης για άφθονο network margin .

Example 6: Spanning Tree Protocol για αξιοπιστία στην συνδεση μεταξί των Switches

Το πρωτόκολλο Spanning Tree (MSTP / RSTP / STP) μπορεί να παρέχει αξιοπιστία μεταξύ διακοπτών συνδεδεμένων σε loop . Αυτό μπορεί να χρησιμοποιηθεί σε συνδυασμό με το πρωτεύων / δευτερεύων Dante για ακόμα μεγαλύτερη αξιοπιστία.

* Η διαμόρφωση Spanning Tree δεν μπορεί να ανακληθεί από τις προεπιλογές VLAN, αλλά τα αρχεία ρυθμίσεων παρέχονται στην ιστοσελίδα ήχου της Yamaha pro .
